Описание товара

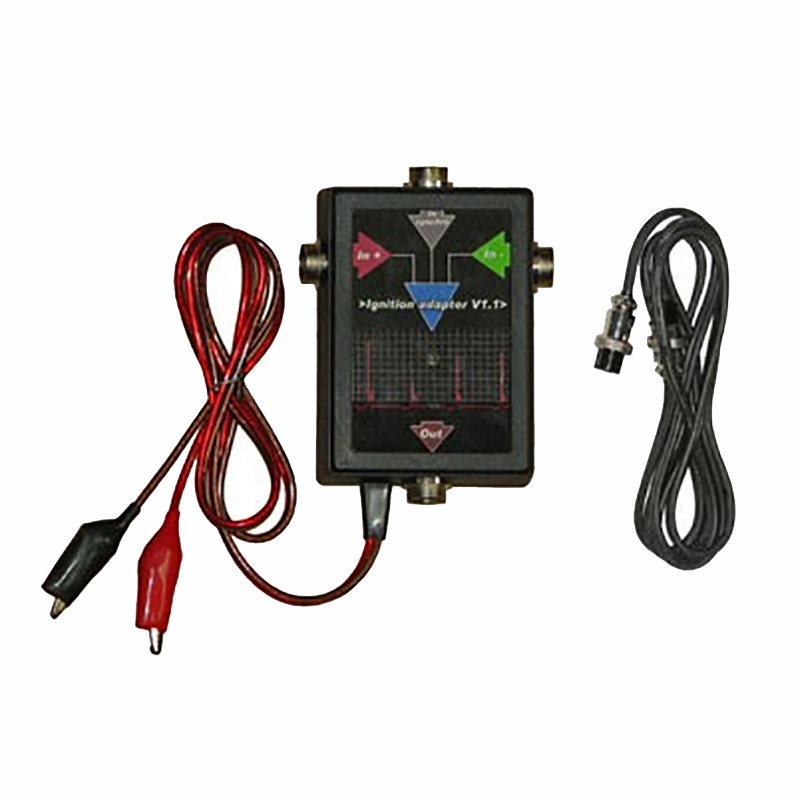

Основное предназначение адаптера систем зажигания - это передача и согласование высоковольтного сигнала систем зажигания, получаемого датчиками на вход осциллографа. К адаптеру Ignition Adapter с одной стороны подключаются высоковольтные емкостные датчики и датчик синхронизации, а с другой стороны идет подключение к осциллографу.
Адаптер зажигания оснащен функциональным индикатором импульсов для безошибочного подключения высоковольтных датчиков при осуществлении диагностики DIS систем зажигания. Используются DIS 6 и DIS 4 емкостные датчики.
1 Разъём "In+". Предназначен для подключения ёмкостного датчика Cx, ёмкостных датчиков DIS Cx 6 красного цвета, универсального накладного ёмкостного
датчика Cx Universal.
2 Разъём "In Synchro". Предназначен для подключения датчика первого цилиндра Sync.
3 Разъём "In–". Предназначен для подключения ёмкостных датчиков DIS Cx 6 зелёного цвета.
4 Разъём "Out". Предназначен для подключения адаптера диагностики систем зажигания Ignition Adapter к разъёму "Ignition" USB Autoscope I / II / III посредством
соединительного кабеля PIN5 - PIN5.
5 Индикатор полярности импульсов высокого напряжения.
6 Шнур питания адаптера.
7 Соединительный кабель PIN5-PIN5.
Соединительный кабель PIN5-PIN5 поставляется совместно с адаптером диагностики систем зажигания Ignition Adapter.
Гарантийные обязательства на соединительный кабель PIN5-PIN5 не распространяются. В случае поломки соединительного кабеля PIN5-PIN5, можно самостоятельно отремонтировать либо изготовить новый соединительный кабель PIN5-PIN5 соответственно приведённой схеме.
